风向传感器

风速风向传感变送器

基本参数

风速风向传感变送器

型号:RS-FX

输出:0-5V,0-10V,4-20mA



  • 产品概述
  • 技术参数
  • 资料下载
  • 同类产品

产品概述

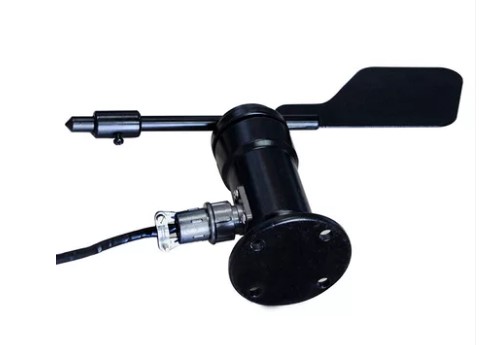

RS-FX-*风向变送器,外形小巧轻便,便于携带和组装,全新的设计理念可以有效获得风向信息,壳体采用优质铝合金型材,外部进行电镀喷塑处理,具有良好的防腐、防侵蚀等特点,能够保证变送器长期使用无锈琢现象,同事配合内部顺滑的轴承系统,确保了信息采集的精确性,并以传统模拟量信号(4-20mA、0-10V、0-5V)进行数据输出。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风向测量。


产品特性

量程:8个指示方向
防电磁干扰处理
采用高性能进口轴承,转动阻力小,测量精确
全铝外壳,机械强度大,硬度高,耐腐蚀、不生锈可长期使用于室外
设备结构及重量经过精心设计及分配,转动惯量小,响应灵敏
可同时适用于四线制与三线制接法。

产品安装

采用法兰安装,螺纹法兰连接使风向传感器下部管件牢牢固定在法兰盘上,底盘Ø65mm,在Ø47.1mm的圆周上开四个均Ø6mm的安装孔,使用螺栓将其仅仅固定在支架上,使整套仪器,保持在最佳水平度,保证风向数据的准确性,法兰连接使用方便,能够承受较大的压力。

产品计算

4-20mA输出对照表 0-10V输出对照表 0-5V输出对照表
输出值(mA) 对应风向 输出值(V) 对应风向 输出值(V) 对应风向
≈4 北风 ≈0 北风 ≈0 北风
≈6.2857 东北风 ≈1.4286 东北风 ≈0.7143 东北风
≈8.5714 东风 ≈2.8571 东风 ≈1.4286 东风
≈10.8571 东南风 ≈4.2857 东南风 ≈2.1429 东南风
≈13.1429 南风 ≈5.7143 南风 ≈2.8571 南风
≈15.4286 西南风 ≈7.1429 西南风 ≈3.5714 西南风
≈17.7143 西风 ≈8.5714 西风 ≈4.2857 西风
≈20 西北风 ≈10 西北风 ≈5 西北风



直流供电(默认) 10~30V DC
最大功耗 电流输出 1.2W
电压输出 1.2W
变送器电路工作温度 -20℃~+60℃,0%RH~80%RH
测量范围 8个指示方向
动态响应时间 ≤0.5s
输出信号 电流输出 4~20mA
电压输出 0~5V/0~10V
负载能力 电压输出 输出电阻≤250Ω
电流输出 ≤600Ω
