土壤水分传感器变送器

土壤温度含水率变送器

基本参数

土壤温度含水率变送器

MS-10

输出:0-2V,4-20mA,rs485可选



  • 产品概述
  • 技术参数
  • 资料下载
  • 同类产品

产品概述

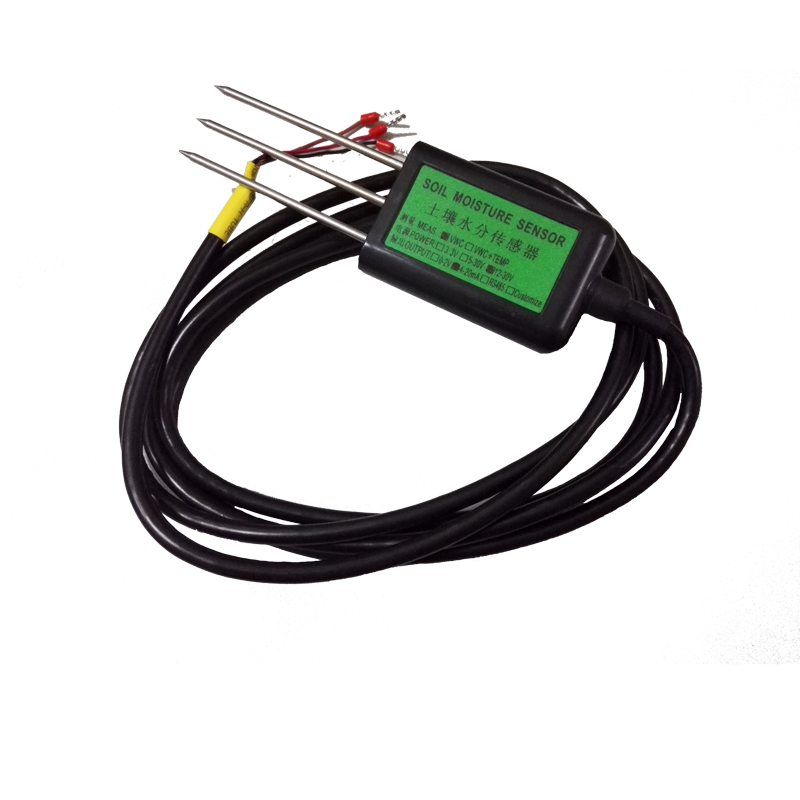

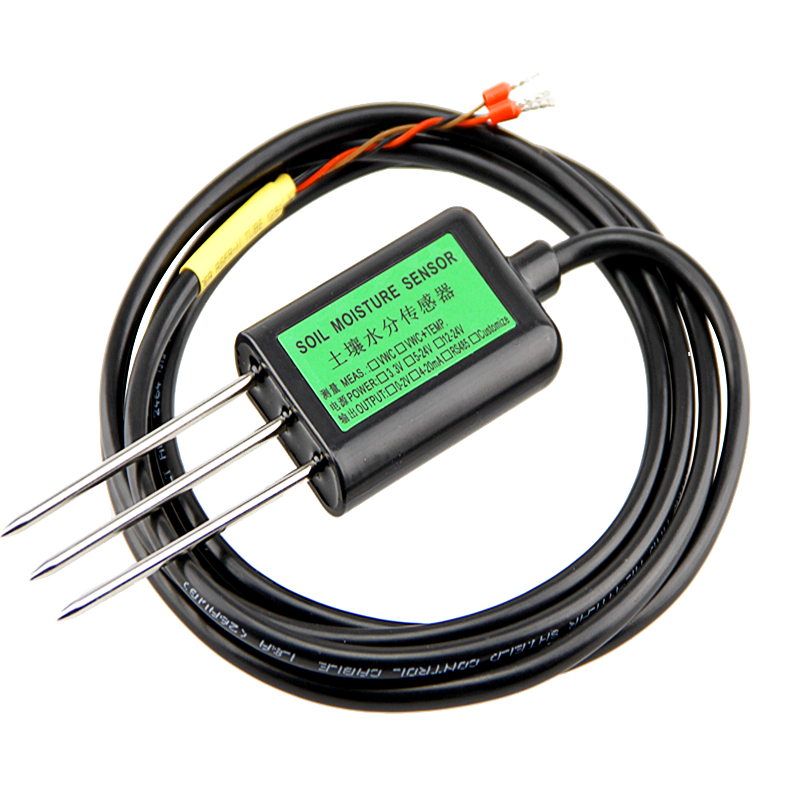

土壤水分传感器是一款高精度、高灵敏度的测量土壤水分的传感器。通过测量土壤的介电常数,能直接稳定地反映各种土壤的真实水分含量。MS10土壤水分传感器可测量土壤水分的体积百分比,是符合目前国际标准的土壤水分测量方法。适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储、温室控制、精细农业等,同时在水利、气象及各种颗粒物含水量的测量。

测量精度高,响应速度快、互换性好
密封性好,耐腐蚀,可长期埋入土壤中使用
采用阻燃环氧树脂固化,完全防水,可承受较强的外力冲击
钢针采用优质材料,可经受长期电解,可经受土壤中的酸碱腐蚀
测量精度高,性能可靠,受土壤含盐量影响较小,可适用于各种土质
具备电源反接保护功能


接线说明

型号 接线图
电压输出型 红色(V+): 电源正
黑色(G): 电源地
蓝色(O1): 输出信号(温度)
棕色(O2): 输出信号(含水率)
黄色: 请勿连接
白色: 请勿连接
绿色: 请勿连接

电流输出型 红色(V+): 电源正
黑色(G): 电源地
蓝色(O1): 输出信号(温度)
棕色(O2): 输出信号(含水率)
黄色: 请勿连接
白色: 请勿连接
绿色: 请勿连接
RS485接口型
Modbus协议
红色(V+): 电源正
黑色(G): 电源地
蓝色(O1): 请勿连接
棕色(O2): 请勿连接
黄色(T+): RS485+/A/T+
白色(T-): RS485-/B/T-
绿色(SET): 接V+(电源正)时上电启动模块进入“设置模式”。不连接或者接G(电源地)时上电启动进入“运行模式”。

模块的配置参数如Modbus地址,波特率,校验位,通讯协议等是由模块内部的EEPROM(掉电存储设备)内存储的。有时会忘记这些参数的具体配置而导致不能与模块进行通讯。为了防止这个问题,模块有一特殊的模式称作“设置模式”。当模块以“设置模式”上电启动时,模块会以以下参数进行通讯:
1.  Modbus地址固定为0
2.  通信配置为9600,N,8,1(9600bps,无校验位,8个数据位,一个停止位)
3.  通信协议为Modbus-RTU
EEPROM中的配置参数不会因为模块进入“设置模式”时而改变,当模块处于“运行模式”时仍会按照EEPROM中的这些配置参数进行通讯。


安装说明

快速测量法:选定合适的测量地点,避开石块,确保钢针不会碰到石块之类坚硬物体,按照所需测量深度刨开表层土,保持下面土壤原有的松紧程度,握紧传感器体垂直插入土壤,插入时不可前后左右晃动,确保与土壤紧密接触。一个测点的小范围内建议测多次求平均。

埋地测量法:垂直挖直径大于20厘米的坑,深度按照测量需要,然后在既定深度将传感器钢针水平插入坑壁,将坑填埋压实,确保与土壤紧密接触。稳定一段时间后,即可进行连续数天、数月乃至更长时间按的测量和记录。

如果在较坚硬的地表测量时,应先钻孔(孔径应小于探针直径),再插入土壤中并将土压实然后测量;传感器应防止剧烈振动和冲击,更不能用硬物敲击。由于传感器为黑色封装,在强烈阳光的照射下会使传感器使急剧升温(可达50℃以上),为了防止过高温度对传感器的温度测量产生影响,请在田间或野外使用时注意遮阳与防护.



技术参数
信号输出类型 电压输出0-2V
输出阻抗<1Kohm
电流输出4-20mA
负载电阻<500ohm
RS485接口,Modbus协议
供电电压 5-30V/DC直流 12-30V/DC直流 5-30V/DC直流
最大功耗 40mA@24V DC直流 80mA@24V DC直流
(当两电流输出通道均为20mA时)
30mA@24V DC直流
土壤水分测量区域 以中央探针为中心,直径为20cm、高为17cm的圆柱体内
响应时间(水分与温度) 小于 1秒
土壤水分测量量程 可选量程:
0-30% 容积含水率
0-50% 容积含水率
0-100% 容积含水率
土壤水分测量精度 0-53%范围内为±3%; 53-100%范围内为±5%
土壤温度测量量程 -40~80℃
土壤温度测量精度 ±0.5℃
防护等级 IP68
运行环境 -40~85℃
储存环境 -40~85℃
探针材料 食品级不锈钢
密封材料 黑色阻燃环氧树脂
安装方式 全部埋入或探针全部插入被测介质
