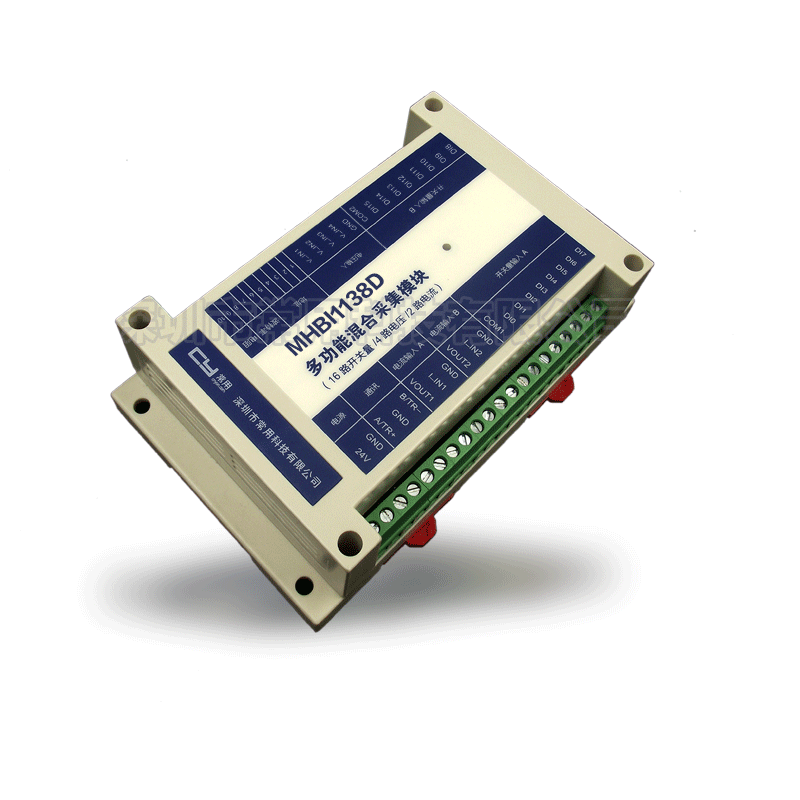

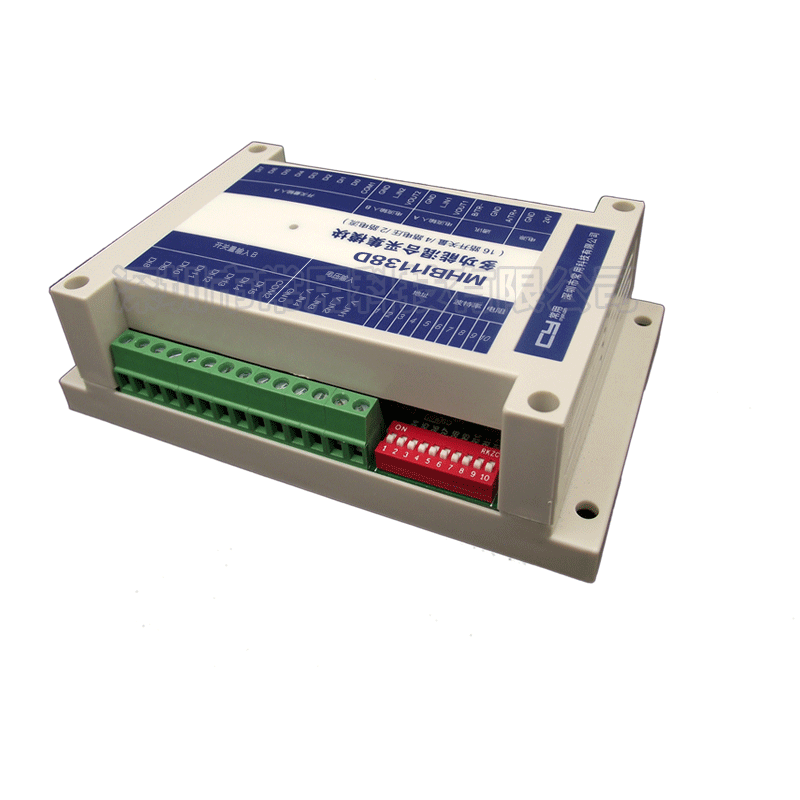

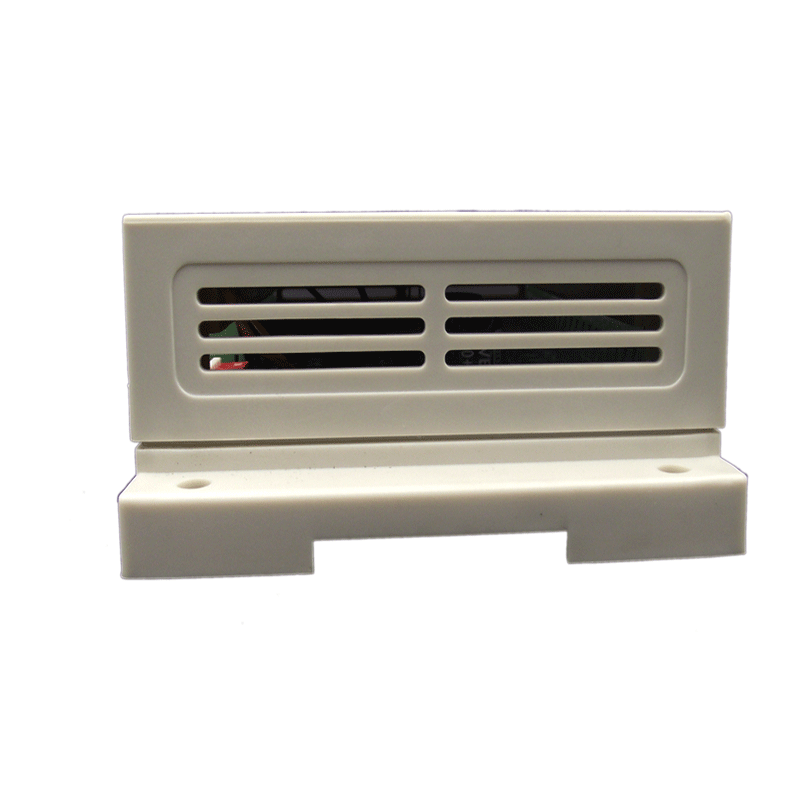

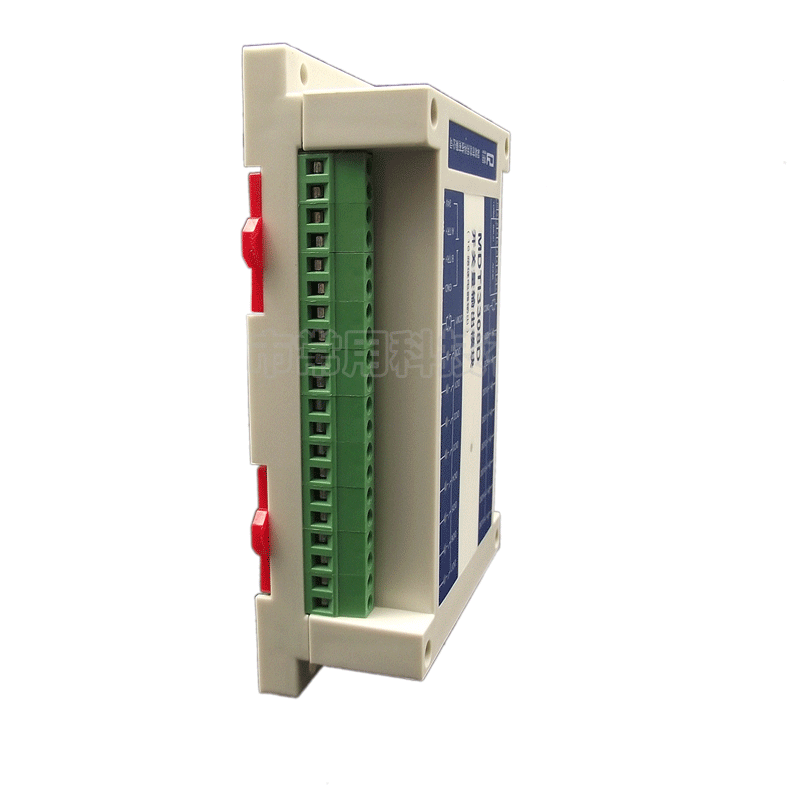

多功能混合采集模块 RS485 MODBUS/ASCII协议 扩展IO模

混合数据采集模块

基本参数

混合数据采集模块

MHBI1138D

通道数:16路状态量,4路电压,2路电流

通信端口:RS485

通信协议:Modbus RTU/ASCII,可指定

质保:3年



  • 产品概述
  • 技术参数
  • 资料下载
  • 同类产品


产品概述

MHBI1138D多功能混合采集模块是一种通用型数据采集模块,内嵌高性能ARM处理器,针对工业自动化控制场景而设计,采用电源、测量、通信互相隔离等技术,输入端采用ESD、过压、过流保护等设计,具有性能稳定、抗干扰性强等特点。
MHBI1138D多功能混合采集模块含有16路隔离型开关量输入、4路模拟电压输入、2路模拟电流输入,开关量输入分为2组,每组8路,可输入9~24VDC的开关量信号,电压采集范围为0~5V,电流采集范围为4~20mA,可通过RS485通信接口与上位机连接,将各通道数据传送给上位机,方便监测和控制之用。
MHBI1138D采用工业中广泛应用的标准化MODBUS RTU/ASCII协议,可以与各种PLC、人机界面、组态软件、工控机等MODBUS接口产品连接通信,并且具有通信超时检测功能,方便通信控制,也可以按客户要求定制通信协议。
本产品具有良好的扩展性能,广泛应用于分布式数据系统中。MHBI1138D可以运用级联的方式与其它数据扩展模块共同组成一个基于RS485总线的工业控制现场数据采集终端。

混合采集模块应用范围

(1) 工控产品开发;
(2) 机房、无尘车间环境控制;
(3) 移动数据采集站;
(4) 畜牧养殖环境控制;
(5) 种植水养环境控制;
(6) 仓库冷藏冷链环境控制;
(7) 机械、消防、石化、建筑、电力、交通等各行业RS485总线工业自动化控制系统中。

混合采集模块产品特性

● 16路隔离型开关量输入,4路电压采集,2路电流采集;
● 采集数据系与内部电路统完全隔离;
● 隔离RS485通讯端口,浪涌保护(订货时指定);
● 集成终端电阻,用拨码开关接入;
● Modbus RTU/ASCII通信协议,可定制(订货时指定);
● 具有超时检测与超时预定义输出功能;
● 拨码开关设置波特率、地址,奇偶校验可选(订货时指定);
● 通讯数据包格式可定制(订货时说明);
● 9~30VDC宽电压供电,具有过压、过流、反接保护;
● 三年质保;

产品型号说明

开关量输出模块型号命名规则

混合采集模块应用系统图








输入接口
数字量输入 通道数 16路隔离开关量输入(2组,每组8路)
输入类型 开关触点信号或电平信号
高电平(数字1) 3.5V~30V,6mA@24V
低电平(数字0) ≤1VDC
电压输入 通道数 4路共模输入
输入信号 电压信号
输入范围 0~5V
输入阻抗 共模100K
ADC分辨率 12位
采用精度 0.2%
采用速率 50次/S
电流输入 通道数 2路单端输入
输入信号 电流信号
输入范围 0~20mA/4~20mA
输入阻抗 100K
ADC分辨率 12位
采用精度 0.2%
采用速率 50次/S
串口通信参数
接口类型 RS485
波特率 1.2K~115.2Kbps可设置,初始为19.2Kbps
通讯格式 8位数据位,1位停止位,1位起始位,无校验,可指定
通讯协议 Modbus RTU/ASCII,可指定
地址范围 1~31
串口保护
ESD保护 15KV
隔离电压 1500VDC
浪涌保护 600W
串口过流、过压 60V,1A
电源参数
电源规格 9~30VDC,反接保护
功耗 0.8W
浪涌保护 600W
过压、过流 30V,2A
工作环境
工作温度 -10~50℃
储存温度 -40~85℃
相对湿度 5~95%RH,不凝露
其他
尺寸 145x90x40mm
外壳材质 ABS工程塑料

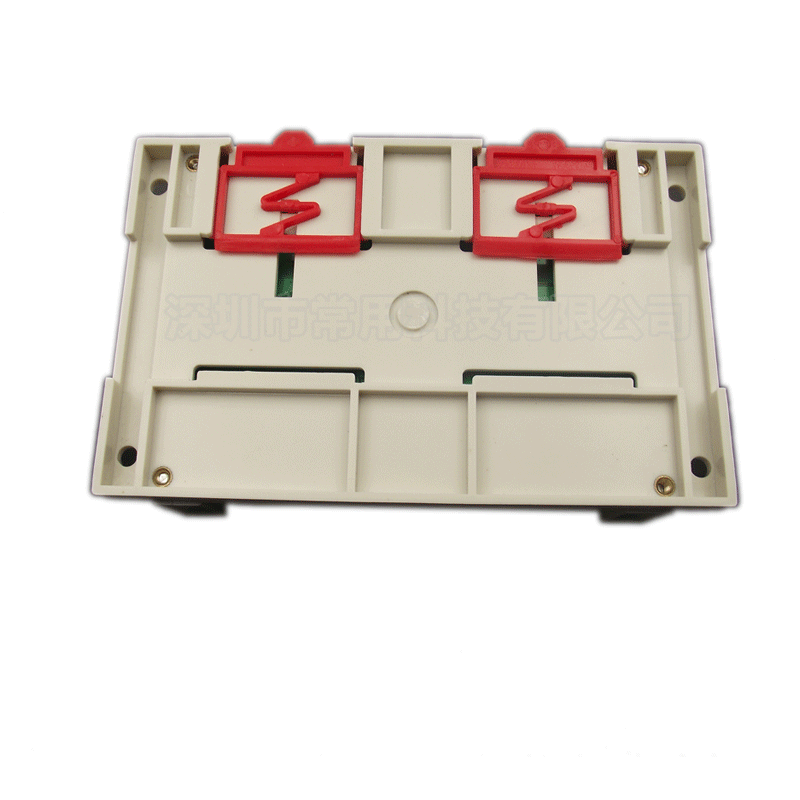

安装方式 标准DIN导轨安装或螺丝安装
保修 3年质保
