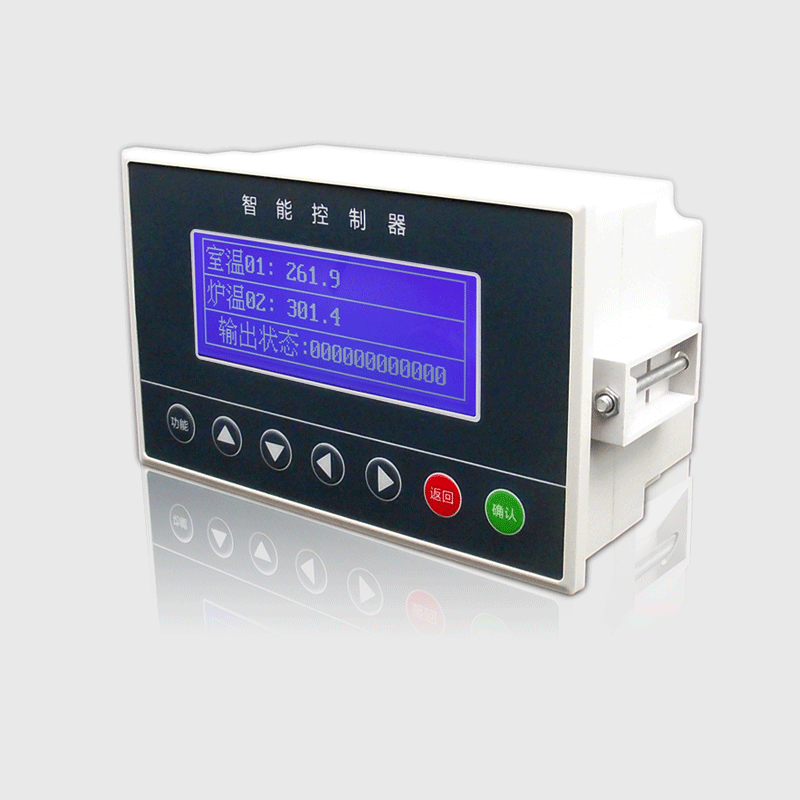

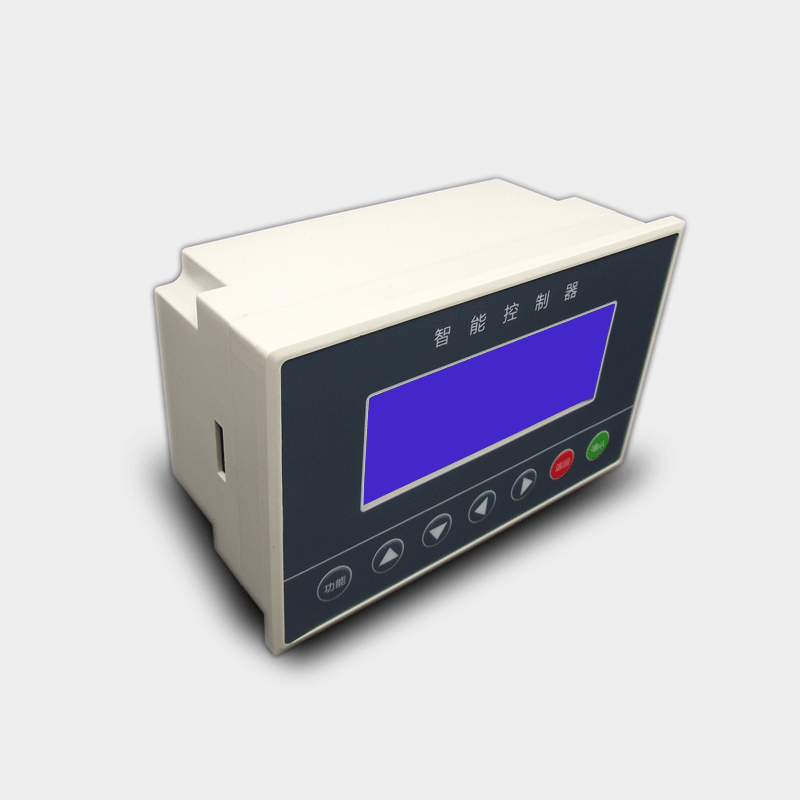

智能微电脑大棚温室温湿度氨气炉温环境控制器

环境控制器

基本参数

环境控制器

IL系列

工作电源:DC24V

通道数:12路继电器常开输出,4路温度,4路模拟量(可定制测量氨气/炉温/CO2等)

温度测量范围:-50℃~100℃(可测高温)

产品尺寸:163x102x75mm



  • 产品概述
  • 技术参数
  • 资料下载
  • 同类产品

智能控制器产品概述

   IL系列微电脑智能控制器是一种通用型环境控制器,集采集、显示、控制、记录、通信于一体,采用进口ARM处理芯片,智能结构设计,具有性能稳定、使用寿命长、响应速度快等特点。
   智能控制器设有12路继电器输出、4路温度采集、4路模拟量输入(DC0-10V/DC4-20mA输入,可由客户定义),具有标准RS485通讯接口,可以与环境控制系统、物联网控制系统等组网配套使用,也可独立作为 环境控制器,对环境温度、湿度等各项参数进行监测、控制、记录和报警。
   该智能控制器可广泛应用于工业过程(厂矿、车间、护养室等)、暖通系统(仓储物流、楼宇自控、档案馆、博物馆、通讯机房等)、科学实验、农业生产(畜禽舍、大棚温室)等多个领域的环境参数测量、智能控制。
智能控制器具有扩展功能,可以采用级联的方式扩展继电器模块、温湿度采集模块、模拟量模块等,也可根据现场需求定制程序功能。

智能控制器应用范围

喷雾加湿、养殖孵化、农业大棚、仓库储藏、烘焙烘干、菌种发酵、育种育苗、食用菌花卉培育、智能楼宇、果蔬保鲜、实验室、档案图书馆管理等环境控制场所。

智能控制器产品特性

  • 1.12个继电器常开控制输出接点,可接升温、降温、开关等设备。
  • 2.可设置上下限、回差设置、分段控制、阶梯控制、时间段控制、定时循环控制。
  • 3.4路温度采集,可采集4个点的温度,4路模拟量输入(DC0-10V/DC4-20mA输入),可设置模拟映射参数给客户测量指定的炉温(高温)、湿度、氨气、CO2等其他环境参数。

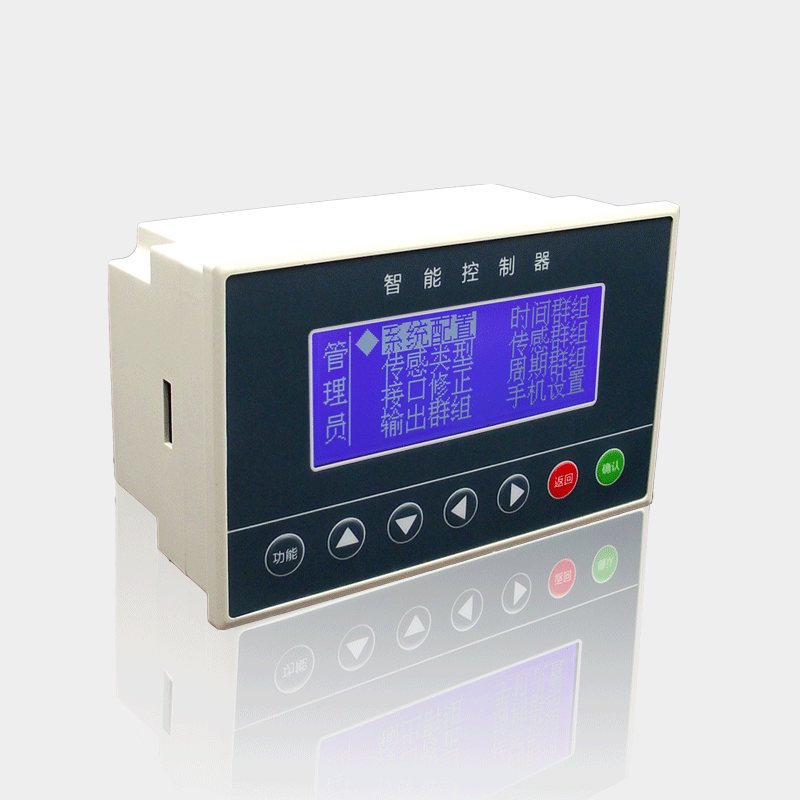

  • 4.19264大屏幕LCD液晶显示,设有7个薄膜按键,操作方便。
  • 5.温度输入采用数字高精度传感器DS18B20。
  • 6.继电器、传感器探头可以分组控制,测量和控制更加简单。
  • 7.独有逻辑群组功能,继电器输出控制,多个条件可以自由进行与逻辑、或逻辑运算,控制条件灵活多变。
  • 8.时间段控制功能,可选定设置时间段区间,只在设定的时间段范围内控制逻辑有效。
  • 9.时控开关功能,可设置时间循环开关控制。
  • 10.设有RS485通讯接口,标准Modbus协议,可以扩展温湿度采集模块、模拟量模块、继电器输出模块,也可连接电脑,远程监控。
  • 11.多角色管理,可设置为只有管理员才可修改系统参数,操作员只能查看数据,以便分层次管理及防止误操作。
  • 12.手机短信控制及报警功能,以便随时随地查看数据和控制。
  • 13.LCD屏幕背光开启时间可调,延长LCD屏使用寿命。

智能控制器型号命名规则


①系列名称 I:集成控制系列
显示方式 D:数码管 L:液晶 M:液晶数码一体 T:触摸屏
通讯功能 U:不带通讯 C:带通讯,可连电脑或触摸屏
手机监控功能 P:带手机APP功能,可以通过手机查看数据、接收报警、控制输出、重启设备。
N:不带手机APP功能

继电器路数 通道数=n,n=0~F,s表示单通道
温度采集路数 通道数=n,n=0~F,s表示单通道
模拟量输入路数 通道数=n,n=0~F,s表示单通道
版本号 空缺:默认版本V1.0 n:V1.n,n=1~9



智能控制器安装尺寸

智能环境控制器安装尺寸


智能控制器应用图

智能环境控制器

智能控制器订购说明

智能控制器选型表

型号 RS485通讯扩展模块 电脑通讯 手机APP控制报警 通道数
继电器路数 温度采集路数 模拟量采集路数
ILUN-C44 × × × 12 4 4
ILCN-C44 × × 12 4 4
ILUP-C44 × × 12 4 4

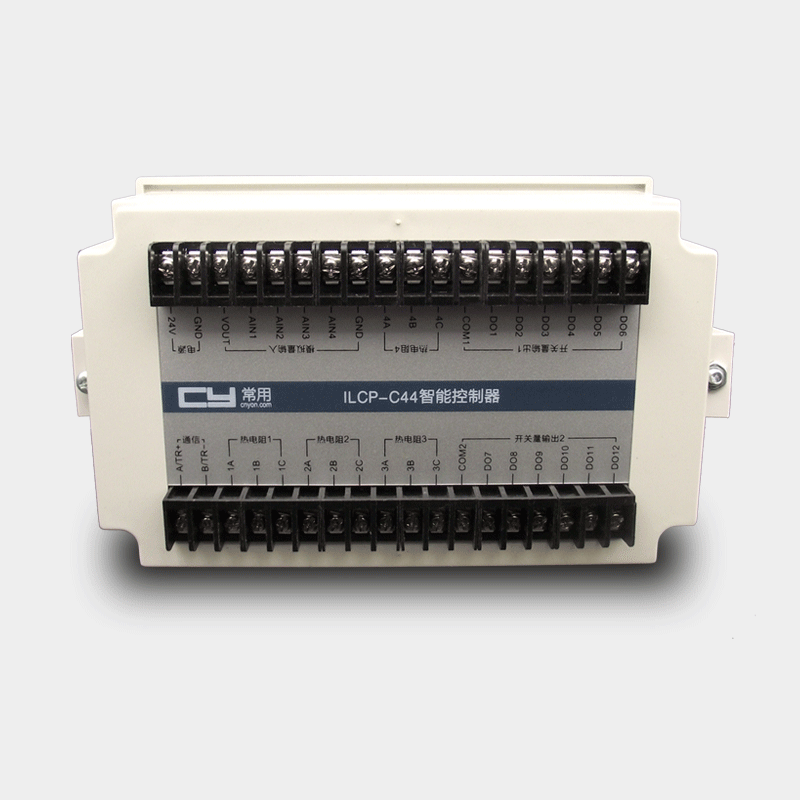

ILCP-C44 × 12 4 4
注意: 如果要采集湿度/氨气/CO2/炉温(高温)等其他环境参数都采用模拟量的端口,订购前请说明采集的路数及参数




视频介绍

手机版视频介绍:http://e.eqxiu.com/s/qg8lPICE
APP操作视频优酷网址:http://v.youku.com/v_show/id_XMTcxNzgxNTAyOA==.html?beta&&qq-pf-to=pcqq.group




智能控制器参数

输入接口 温度采集 路数 4路
输入类型 数字传感器
传感器 DS18B20
测量范围 -50℃~100℃
测量精度 显示小数点1位,误差小于1℃
采样速率 1秒
模拟量输入
(客户可指定)
路数 4路
传感器类型 根据客户要求选择
测量范围 DC0-10V/DC4-20mA
测量精度 电压0.1V,电流0.1mA
采样速率 1秒
输出接口 开关量输出 输出路数 12路
控制方式 位式ON/OFF
输出种类 继电器常开输出
输出容量 AC 250V/5A;DC 30V/5A
串口通信 接口类型 RS485
波特率 默认值为19.2Kbps,可定制
通讯格式 8位数据位,1位停止位,1位起始位,无校验,可指定
通讯协议 Modbus RTU/ASCII,可指定
地址范围 1~31
显示 显示屏幕 19264大屏LCD,蓝底白字
报警 报警方式 声光报警、手机短信报警
报警精度 0.1℃带回差
电源参数 电源规格 DC24V
功耗 5W
工作环境 工作温度 -10~50℃
储存温度 -40~85℃
相对湿度 5~95%RH,不凝露,无腐蚀性气体
其他参数 尺寸 163x102x75mm
外壳材质 ABS工程塑料
安装方式 嵌入式螺丝卡扣安装
面板防护等级 IP65




  • IL系列微电脑智能控制器使用手册             下载
