【常用控制器】鸡舍智能化环境监控解决方案

智能鸡舍主要是利用智能化技术对鸡舍的各种环境参数(温度、湿度、噪声、光照、有害气体)进行监控,以便鸡舍能保持在恒定的人工环境,实现产量的最大化,一般全年鸡舍的温度变化不会超过5C°,一旦系统有故障或者出现断水、断粮的情况,管理员都能及时通过客户端或者手机了解并作出及时处理。

一、鸡舍环境监控概述

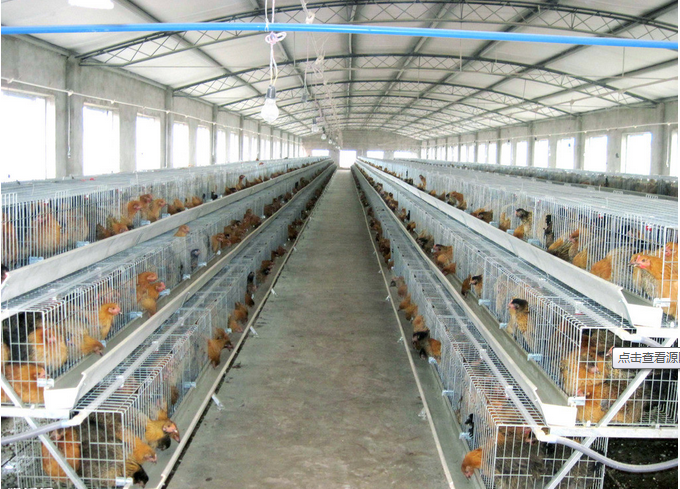

  鸡舍环境监测是物联网技术在畜牧养殖生产、经营、管理和服务中的具体应用。具体讲就是运用各类传感器,广泛采集包括温度、湿度、噪声、光照、有害气体(氨气、硫化氢、二氧化碳)等参数,上传至控制中心,实现对鸡舍环境的全面监测和控制。

http://180.153.47.39:16/uploads/141017/1-14101H2413c24.png


二、环境监测系统功能介绍
  环境智能监控系统是基于物联网技术,通过在线监测鸡舍环境信息,调控舍内的生长环境条件,保证动物健康生长、繁殖,从而提高动物的生产率,进而提高经济效益。
  本系统是利用CO2、NH3、H2S、温度、湿度传感器等对环境进行的在线监测,并通过控制设备对环境的温湿度、有害气体和光照等进行控制。
  环境监测系统控制的方式手动加自动两种方式;并可带报警功能;报警的方式根据需求可以设定为现场声光报警、手机短信报警、软件报警等。

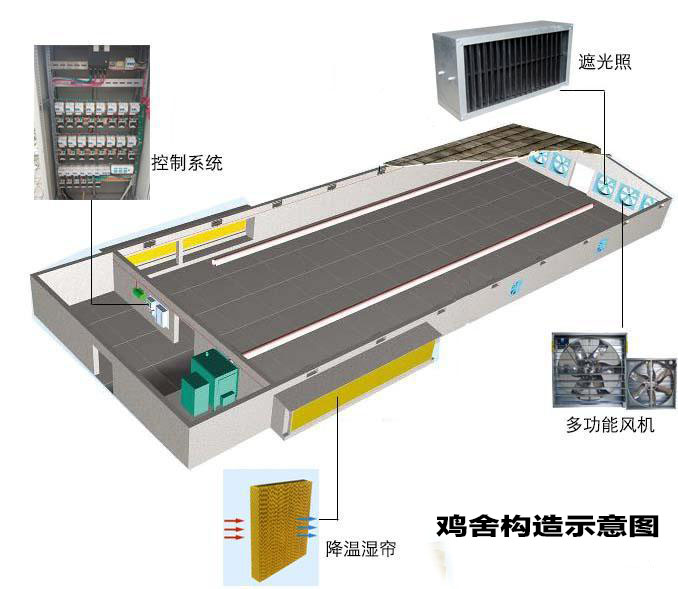

  为提高环境调节的智能化,需要对控制设备如风机、水泵(湿帘)、天窗、卷帘等进行集中控制,并且可以在智能养殖平台上实现远程控制。

http://180.153.47.39:16/uploads/141110/1-141110120225617.jpg


三、系统设计
  1、系统组成
  本方案建议的智能养殖系统从功能上来说,包括以下三部分:
  (1) 养殖舍环境监测数据采集:
  实现养殖舍内环境(包括CO2、温度、湿度、光照、有毒气体(NH3、CO2、H2S)、风速等参数)信号的自动检测、传输、接收。根据现场需求不同,在不同的养殖舍内部署不同的传感器。
  (2) 养殖舍环境现场控制系统:
  现场需要配备自动控制柜,自动控制柜配备控制器、时间控制器,实现对现场设备的自动控制,同时设计有手动控制开关,用于当自动系统故障或特殊情况下,通过手动控制来控制现场设备。
  (3) 智能监测软件:
  通过控制柜上控制器等通信,将现场的数据传输到管理主机上,通过监控软件可以实时采集现场监测数据,并可以远程修改现场控制器的控制参数,实现远程控制场场设备(此功能是在自动控制功能有效前提下,现场控制柜处理手动控制时,自动控制是无效的)
  软件具有实时采集现场数据功能、超限报警、超限短信报警、数据记录存储、数据导出等功能。

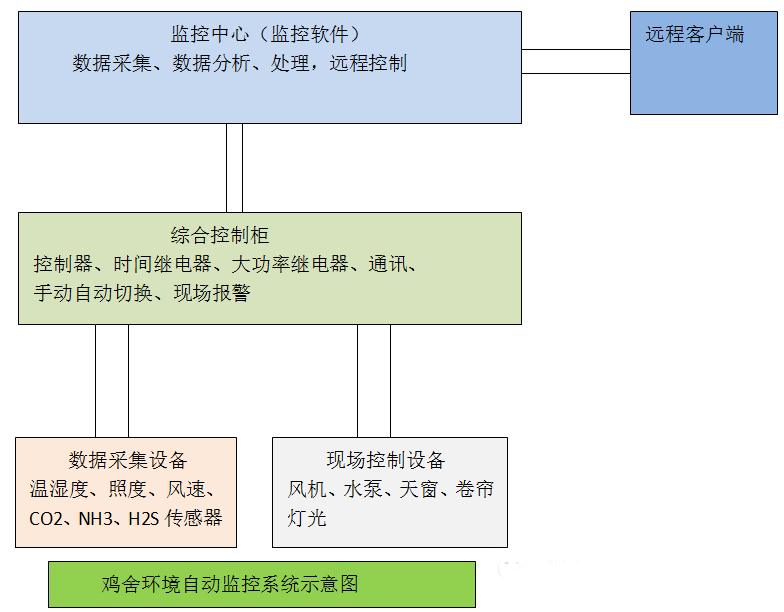

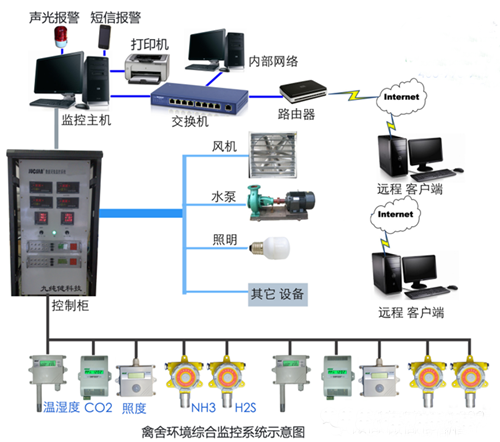

   2、系统构架

http://180.153.47.39:16/uploads/141110/1-141110120332403.png



http://180.153.47.39:16/uploads/141110/1-14111012040c02.png


四、养殖环境监控系统说明
  该养殖基地总面积为4320㎡;主要监测参数有温度、湿度、氨气、二氧化碳等;采集模块通过RS485通讯总线接口将数据上传至监控中心。
  实现对鸡舍采集的各路信息的显示、存储、分析、管理、控制、报警;提供阀值设置;提供告警功能,告警方式可以根据可以需求选择;提供软件硬件及客户端一整套的设备,

五、系统特点
   智能养殖系统方案建设的核心是“重需求、重效果”,实现智能化、数字化、模块化。
  为保证系统安全运行,系统设计为自动与手动两种控制模式,系统控制主要由现场的控制柜来执行,系统可以在监控主机关机、通信中断、脱机等条件下独立正常运行,这是本系统最大的特点,也是一套自动监测系统所必须考虑的问题。

  系统配置灵活,功能可订制
  监测系统软件采用模块化设计,通过现场传感器和数据采集模块,可以采集各类传感器和开关信号,通过通信把各路信息上传到监控分析并发出相应的控制命令,输出各类控制信号对设备进行智能化控制,一旦有报警出现,则会发出声光报警,并报信号上传给数据中心,除常规功能外,各类采集信息还可以订制,可以根据客户需求及预算达到系统的最优化,不仅可以配备基础的配置,也可以配置中高更智能化的高端配置。
